瓷拋磚與拋釉磚的區(qū)別，你真的知道嗎？

瓷拋磚流程分為兩種：

（1）干法：二次布料（磚坯上布薄料）——壓制——干燥——表面裝飾（噴墨滲花、效果釉等）——燒成 ——拋光——防污處理

（2）濕法：布料——壓制——干燥——淋漿——干燥——表面裝飾（噴墨滲花、效果釉等）——燒成——拋光——防污處理

拋釉磚工藝流程：

布料——壓制——干燥——施面（底）釉——表面裝飾（噴墨、絲網(wǎng)、滾筒）——上透明釉（效果釉）——燒成——拋光——防污處理

瓷拋磚：

坯體+精細(xì)粉料、滲透墨水（效果釉）、助滲劑

拋釉磚：

坯體+面（底）釉+墨水、色釉+透明釉（效果釉）

瓷質(zhì)層則是表面裝飾后（滲透墨水、助滲劑）的精細(xì)粉料。

瓷質(zhì)層采用比普通粉料更加精細(xì)的精制粉料。滲透墨水則是自然界可發(fā)色的元素如鈷、鎳、鈦、銅、鐵等直接離子化，經(jīng)過化學(xué)法與有機(jī)溶劑（發(fā)色劑）結(jié)合，變成有色溶液，然后在燒成的過程中氧化發(fā)色。其中，以多孔的納米SiO2為發(fā)色劑。助滲劑起到克服表面張力幫助墨水向下滲透到精細(xì)粉料層的作用。

釉層為透明釉。

釉主要是長石類熔劑、熔塊與助熔劑。其中助熔劑能促進(jìn)高溫分化反應(yīng)，調(diào)節(jié)釉層物化性能。

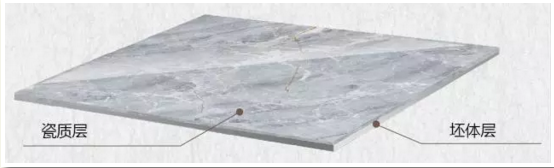

瓷質(zhì)層：

噴墨滲花后瓷拋磚表面為立體滲花的瓷質(zhì)層。瓷質(zhì)層燒結(jié)后致密，顯微結(jié)構(gòu)顯示有莫來石、玻璃相、石英和氣孔。瓷質(zhì)層中的黏土和玻璃相都會(huì)形成莫來石，與玻璃相相比，莫來石相有較高的力學(xué)強(qiáng)度，尤其網(wǎng)狀的莫來石強(qiáng)度最高。莫來石構(gòu)成瓷質(zhì)層中玻璃相的骨架，明顯改變瓷質(zhì)層的強(qiáng)度。

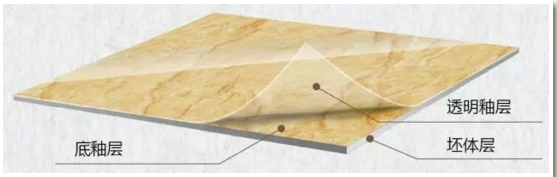

釉層：

拋釉磚產(chǎn)品表面為平面印花（或噴墨打印）后加施透明釉層。燒成后釉層的顯微結(jié)構(gòu)由大量的玻璃相、少量的殘留和析出的晶體、氣泡組成。氧化物（如SiO2）在釉層中以四面體的形式互相結(jié)合為不規(guī)則網(wǎng)絡(luò)結(jié)構(gòu)。

兩者都有較高機(jī)械強(qiáng)度、防污性能，但在耐磨性和耐化學(xué)腐蝕等性能上存在差別：

（1）色彩

從顏色種類上看：噴墨滲花現(xiàn)階段顏色還不夠豐富、齊全，拋釉磚產(chǎn)品的發(fā)色種類多于噴墨滲花且紋理會(huì)更加細(xì)膩。

但從花色的視覺效果上看：噴墨滲花工藝是在瓷質(zhì)層內(nèi)部發(fā)色，花色立體感更強(qiáng)。但由于墨水滲透到精細(xì)料層后有一定的擴(kuò)散，從而導(dǎo)致拋光后細(xì)節(jié)有一定的變化。所以與相互堆疊的超細(xì)粉墨水在細(xì)節(jié)的表現(xiàn)力上尚有一定的差距。

所以，兩者各有優(yōu)勢(shì)。

（2）耐磨性

拋釉磚產(chǎn)品表面為玻璃質(zhì)透明釉，硬度較低(莫氏5度以下)，耐磨度較低。瓷拋磚表面為致密瓷質(zhì)層，耐磨性良好，莫氏硬度達(dá)到5.5~6。能應(yīng)用到包括商業(yè)場(chǎng)所在內(nèi)的所有場(chǎng)合。

耐磨性：瓷拋磚>拋釉磚

（3）光澤度

透明釉的原理是光線通過釉層碰到坯體后一部分反射回到眼睛，屬于光的鏡面反射，通常>100%。瓷拋磚則是光線碰到瓷質(zhì)層漫反射回到眼睛，保證觀看美感的同時(shí)不刺激眼球。在儀器測(cè)量光澤度相同的情況下，人體感官瓷拋磚好于拋釉磚。

（4）耐化學(xué)腐蝕性

釉層與水、酸、堿接觸時(shí)，會(huì)不同程度的與這些介質(zhì)發(fā)生離子交換、溶解或吸附反應(yīng)，其侵蝕機(jī)理與玻璃相似。在網(wǎng)絡(luò)結(jié)點(diǎn)上的離子與溶液中的離子之間進(jìn)行，接著從釉中萃取出陽離子，破壞其硅氧鍵等，所以透明釉玻璃質(zhì)耐化學(xué)腐蝕性能稍差。而精細(xì)粉料在經(jīng)過高溫?zé)Y(jié)后形成致密瓷質(zhì)層，耐化學(xué)腐蝕性能良好。

耐化學(xué)腐蝕性：瓷拋磚>拋釉磚
