2cm陶瓷厚板的強度到底相當于多厚的石材?

下文薦讀：關于地鋪石厚板技術參數相關之抗折強度、破壞強度。

之前我們經常根據檢測數據或標準來比較陶瓷和石材的強度，說瓷磚的彎曲強度（標準中稱為斷裂模數）大約是花崗巖的3-5倍，2cm厚的瓷厚磚相當于6-10cm的花崗巖。

瓷質磚斷裂模數，國家標準《陶瓷磚》（GB/T4100-2015附錄G）規定≥35MPa（標準中規定：不適用于破壞強度≥3000N），試驗方法GB/T3810.4。實測值一般達到45MPa以上。

石材中以花崗巖和大理石彎曲強度最高，二者的國家標準分別是《天然花崗石建筑板材》（GB/T18601-2009）和《天然大理石建筑板材》（GB/T19766-2005），標準規定花崗石彎曲強度≥8MPa，大理石彎曲強度≥7MPa，試驗方法GB/T9966.2-2001。實測值花崗巖一般為8.5-15Pa（岑溪紅花崗巖的彎曲強度為23.56MPa），丹東綠大理石的彎曲強度為8.57MPa。

從標準可以看出，二者對抗彎強度的檢測方法是不一樣的，瓷磚采用三點彎曲法，石材采用四點彎曲法。檢測方法不同，數據肯定不能直接進行比較，即使加以比較，只怕也沒有什么確切的說服力。

那么三點彎曲和四點彎曲強度，二者之間有沒有什么關系呢？是否可以進行換算？如果能進行換算，換算到同一檢測方法的數據不是就可以進行比較了嗎？怎么換算？有沒有公式？

為此我曾咨詢了多位檢測方面的專家，在網上查閱了許多資料，都只是說四點彎曲數值更準確些，三點彎曲測量更簡單些，所以更常用。但三點彎曲和四點彎曲之間到底有沒有一定的關系，二者可否進行換算，卻都沒有答案。

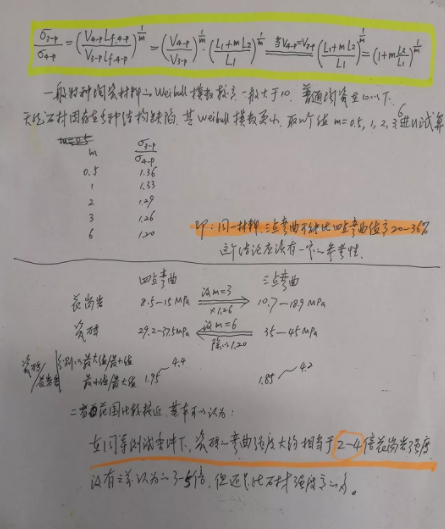

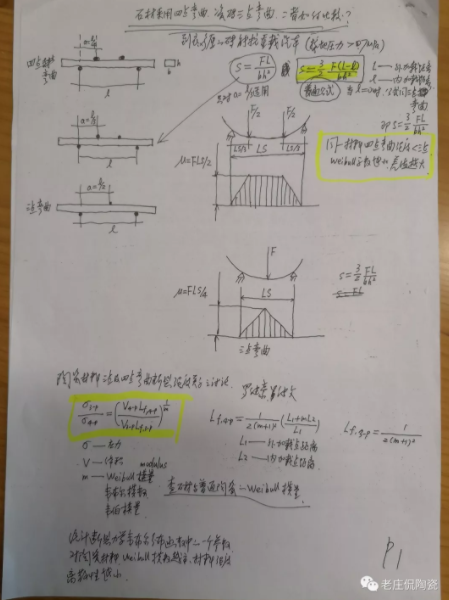

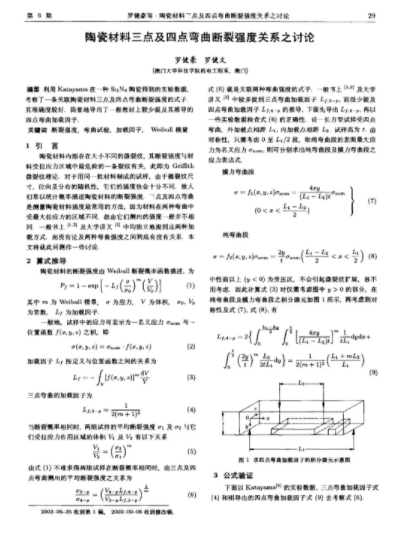

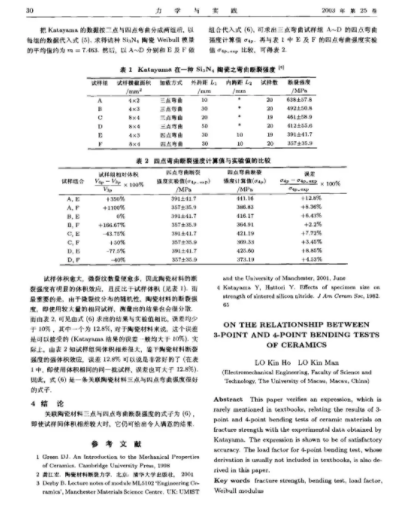

昨天終于查到一篇這方面的文章：《陶瓷材料三點及四點彎曲斷裂強度關系之討論》（作者羅健豪、羅健文）。結合之前搜索到的斷裂力學和材料力學的文獻，我試著做了些公式推導、假設、計算，最終結論：

在同等測試條件下，瓷磚的彎曲強度大約是花崗巖的2-4倍。

當然這個估算還比較粗糙，但應該沒失大格。

聲明：本文版權歸原作者所有，轉載請注明原出處，嚴禁注明出自本站。互聯網崇尚分享，分享為傳播更多資訊，如有侵權或原文不便于廣泛傳播，請聯系mabuli@lx-mabuli.com刪除處理。

原標題：說陶瓷||2cm陶瓷厚板的強度到底相當于多厚的石材?

來源：老莊侃陶瓷

作者：莊德輝
