世界各國陶瓷磚防滑系數標準（附檢測辦法）

薦讀！本文來自于“磚家聯盟”公號原作者“佛山造-郭朝偉”！文尾可掃碼關注“磚家聯盟”及“佛山造”獲取更多相關資訊！

防滑系數在國外很被重視，因為瓷磚上面摔倒是要負責任的，在國內這個指標看似不重要，但是越來越需要提升了日程上來。

隨著近年來陶瓷行業中現代仿古磚的大力推廣，各個工廠對陶瓷防滑系數的測定和標準模糊不清，再加上一些工廠的市場部門人員根本都不懂專業知識，隨意的給自己的產品標上R9,R0等德國標準，甚至連拋光磚也非常防滑的說法在銷售市場終端都鋪天蓋地，給消費者造成很大的誤導。

盟主征求作者建議，為了糾正這些錯誤的概念和說法，本人經過詳細的資料收集，將各個國家的標準和測試方法說明如下。

中國標準：GB/T?4100?-?2006 ?

美國標準：ASTM?C?1028?-?07 Standard?Test?Method?for?Determining?the?Static? Coefficient?of?Friction?of?Ceramic?Tile?and?Other?Like?Surfaces?by?the?Horizontal?Dynamometer?Pull-Meter?Method?

英國標準：BS?7976-2:?2002?Pendulum?testers-Part?2:?Method?of?operation?

德國標準：DIN?51097?-?1992?Testing?of?floor?coverings?-?determination?of?the?anti-slip?properties?-?wet-loaded?barefoot?areas,?walking?method?–?ramp?test?

               DIN?51130?-?2004 Testing?of?floor?coverings-?determination?of?the?anti-slip?properties?-?Workrooms?and?fields?of?activities?with?slip?danger,?walking?method?–?ramp?test?

澳大利亞標準：AS/NZS?4586:2004 Slip?resistance?classification?of??pedestrian?surface?materials

地面材料防滑性能的測試是一個非常復雜的過程，測試過程必須確定下列參數：測試面的材質，例如4S橡膠；測試條件，例如干燥或潮濕；測試方法例如靜滑塊法、動滑塊法等。由于各種的測試方法和標準的測試參數不盡相同，所以不同測試方法（測試標準）得到的結果可能是沒有可比性的。

1、中國標準

該法測試的是陶瓷磚表面與4S橡膠之間的靜摩擦系數。在干燥或者潮濕條件下，用適當方式測定滑塊組件與陶瓷地磚表面之間產生運動所需要的水平力，并計算相應的靜摩擦系數。

要求：我們標準GB/T4100-2006 《陶瓷磚》僅僅要求制造商報告靜摩擦系數，沒有數值要求。

我們的環境保護行業標準HJ/T 397-2006 《環境產品認證技術要求-陶瓷磚》要求陶瓷地磚的靜摩擦系數（干法）不小于0.5。

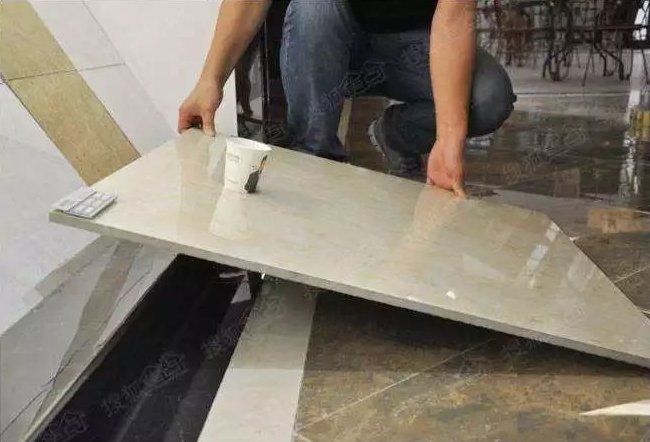

圖：終端店面慣用的測試辦法，不一定奏效

具體方法如下：

靜模塊法——用一塊75X75X3的橡膠板（硬度值在IRD90±1）粘在一塊200X200X20膠合板的底面，在膠合板上面垂直加載一個4500克的重塊，組成一個滑塊組件。通過拉力計拖動滑塊組件，與被測陶瓷磚水平表面產生相對運動趨勢，從而測出在干和濕的條件下陶瓷磚的靜摩擦系數值。

2、美國標準

《美國公民意外傷殘法案》（Americans with Disabilities Ace (AMA)）第三條注釋：根據ADA和ATBCB建議，對于所有面向公眾的營業場所，地板和走廊的靜摩擦系數應該在0.60以上，斜坡應當在0.80以上。

要求：美國標準ANSI A 1264.2-2006 Provision of Slip resistance on Walking/ Working Surface要求工作場所地面靜摩擦系數應當在0.5以上。美國標準ANSI/NFSI B101.1-2009 Test Method for Measuring Wet SCOF of Common Hard-Surface Floor Material規定的濕滑條件下。

具體方法如下：

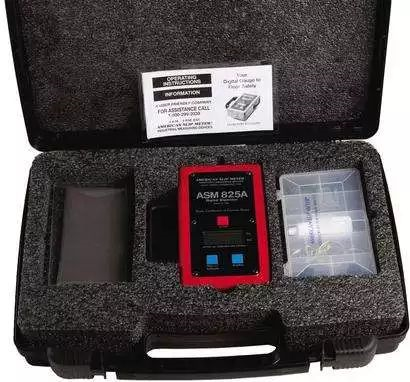

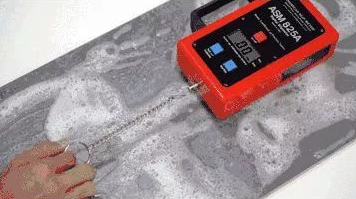

該法測試所用的設備如下圖，方法和原理與中國的GB/T4100-2006附錄M相同。主要不同之處包括：它采用的是尺寸為3inX3inX1/8-in的Neolite橡膠塊，粘在一塊尺寸為8inX8inX3/4-in的6061-T6鋁合金板（或者類似材料）上組成的滑塊組件；配重塊的重量為50-1b (22-kg);采用陶瓷磚作為標準板，并在標準中規定了校準及結果修正程序。

提示：雖然此方法和中國的測試方法都是測定的靜摩擦系數，由于標準間存在較大差異，因為結果沒有可比性！

3、英國（意大利）標準

意大利的DM 236/89法令要求地面材料動摩擦系數在0.4以上（動摩擦系數法）；英國陶瓷協會推薦的防滑性能推薦的評價方法如下。

要求：B.C.R.A.測試方法——該法測試的是在干燥或潮濕條件下，陶瓷磚表面與橡膠之間的動摩擦系數，測試設備如下圖。該法模擬人行走時候腳后跟的狀態，采用一個便攜式自行行走裝置，在待測表面來回移動，用固定重塊下面的皮革或者4S橡膠，來測定陶瓷地磚在干燥或者潮濕條件下的動摩擦系數。在上個世紀70年代，英國陶瓷研究協會開始采用此方法，目前也是意大利官方認可的方法，但是還沒有被美國標準認可。

具體方法如下：

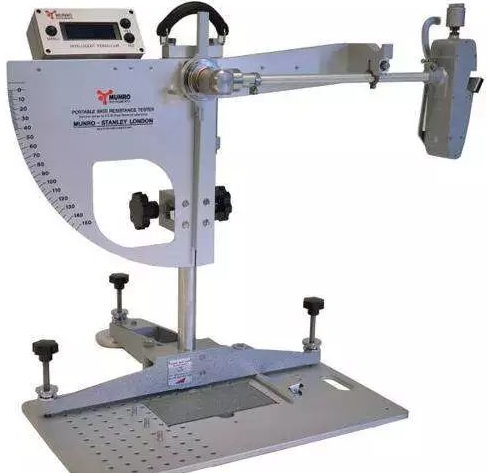

這個方法稱為擺臂測試法，根據相關要求，英國UK Slip Resistance Group在UKSRG， 是2005推薦的防滑性能評價辦法。此法應用“鐘擺的位能損失等于安裝與擺臂末端橡膠片滑過樣品表面時，客服表面等摩擦所做的功”的原理，來計算橡膠片和陶瓷地磚的摩擦系數，采用的設備如下圖。此方法可以測試在干燥和潮濕條件下，包括陶瓷在內的多種類型的地面材料的防滑性能。

圖：擺臂儀

3、德國標準

德國標準DIN 51130:2010中規定的防滑類別劃分方法如下表（干燥狀態下）。德國工業標準BGR 181-2004 The standard for slip prevention on parquet and hardwood floor in working area采用了DIN 51130的測試方法和分類方法，并規定了不同場合使用的底面材料應該達到的防滑等級。

要求：該法測試的是動態臨界角。直立狀態的測試者穿著特制鞋在涂布機油的陶瓷地磚實驗板上來回行走，試驗班以一定的速度從水平開始逐漸傾斜，直到測試者在行走過程中出現不安全的跡象，此時的角度為動態臨界角。由于此種方法模擬了實際的使用過程，適用于包括陶瓷在內的多種類型的地面材料的防滑性能測試，在歐洲得到廣泛的應用。典型的測試設備如下圖。

具體方法如下：

德國標準DIN 51097: 1992中規定的防滑類別劃分方法。測試方法——該法的測試原理和使用的測試設備與DIN51130:2004相同，但是測試條件是：測試者裸足在潮濕的實驗板上行走。此方法也是模擬的實際的使用過程，測試地面材料在裸足，濕滑條件下的防滑性能，包括陶瓷在內的多種類型的地面材料的測試也可以按照該標準進行。

4、澳洲標準

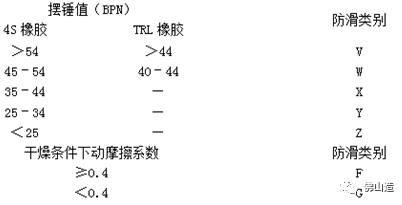

澳洲的測試標準規定了4種方法，其中，A采用擺錘法測試濕滑條件下的防滑性能，測試方法與英國的BS 7976類似；B規定了干燥狀態下動摩擦系數的測試方法，與意大利認可的B.C.R.A.方法類似；C和D的測試方法以及相關分類方法與DIN51130和DIN 51097一致。其中，防滑類別劃分如下表。

總結下來：不同的測試方法，得出的測試結果是不同的。比如說拋光磚的靜摩擦系數顯示滑倒的風險很低（正常的測試結果都是在0.6—中國的檢測靜摩擦系數的方法，但是只有數值，沒有告訴你防滑不防滑，或者防滑的等級），那是因為滑塊橡膠與非常光滑的表面之間產生的氣窩摩擦力很大導致測試結果偏高。如果采用動摩擦系數的方法來測定，風險性就非常高！如果讓你你赤腳站到傾斜的拋光磚面上，倒上水，你可以自己感受一下結果了！所以對于拋光表面（包含了拋光磚，全拋釉，金剛釉，大理石，柔光磚等），靜摩擦系數不能真實的反應產品的防滑性能，而應該采用合適的其他的方式來判定其防滑程度。

說起這個防滑系數，現在中國人，或者說終端消費者都很注意了，曾經在一次請客吃飯的時候，我請教一位陶瓷銷售商：陶瓷怎么賣？她就一直告訴我說，要告訴客戶，我們的陶瓷防滑，多強調這個，最直接的方式是她放一片磚，潑上水，讓客戶自己體驗！呵呵，我只能說，你很幸運，客人沒有摔倒或者摔傷，實際上并不能證明你的拋光磚，全拋釉有多防滑，不然你連哭的心都有了。

在考察市場的時候，還曾發現佛山有個大品牌S什么的，在店面展示的柔光磚上，大大的寫著”防滑等級：R10(德標)。有敢寫的，就有敢說的，敢賣的！勸下陶瓷工廠市場部的“專業人士”，千萬不要不懂裝懂，萬一客戶買過去測試，說你欺詐，虛假宣傳，讓你賠償呢？你敢打德標（不是賣瓷磚膠的德高的標準?。f明你用的是德國的測試方式，得出的結果也是符合DIN51130標準的哦。

還有個所謂的品牌工廠HY的，市場部發出來一篇軟文，讓所有的業務發微信圈告知客戶，說他們的磚通過了全面測試，防滑等級多高，然后就用一張渲染的圖片來表示自己的產品的防滑系數：一個人站到一片傾斜的磚上，磚的上面畫了一些肥皂泡沫！我想問下，那樣就表明你的產品防滑了？說來說去，還是常識的問題，也怪不得有人說陶瓷行業的人素質低呢！

老板不懂，經銷商可以不懂，你認為你就可以忽悠？實際上給你自己的品牌抹黑了！
